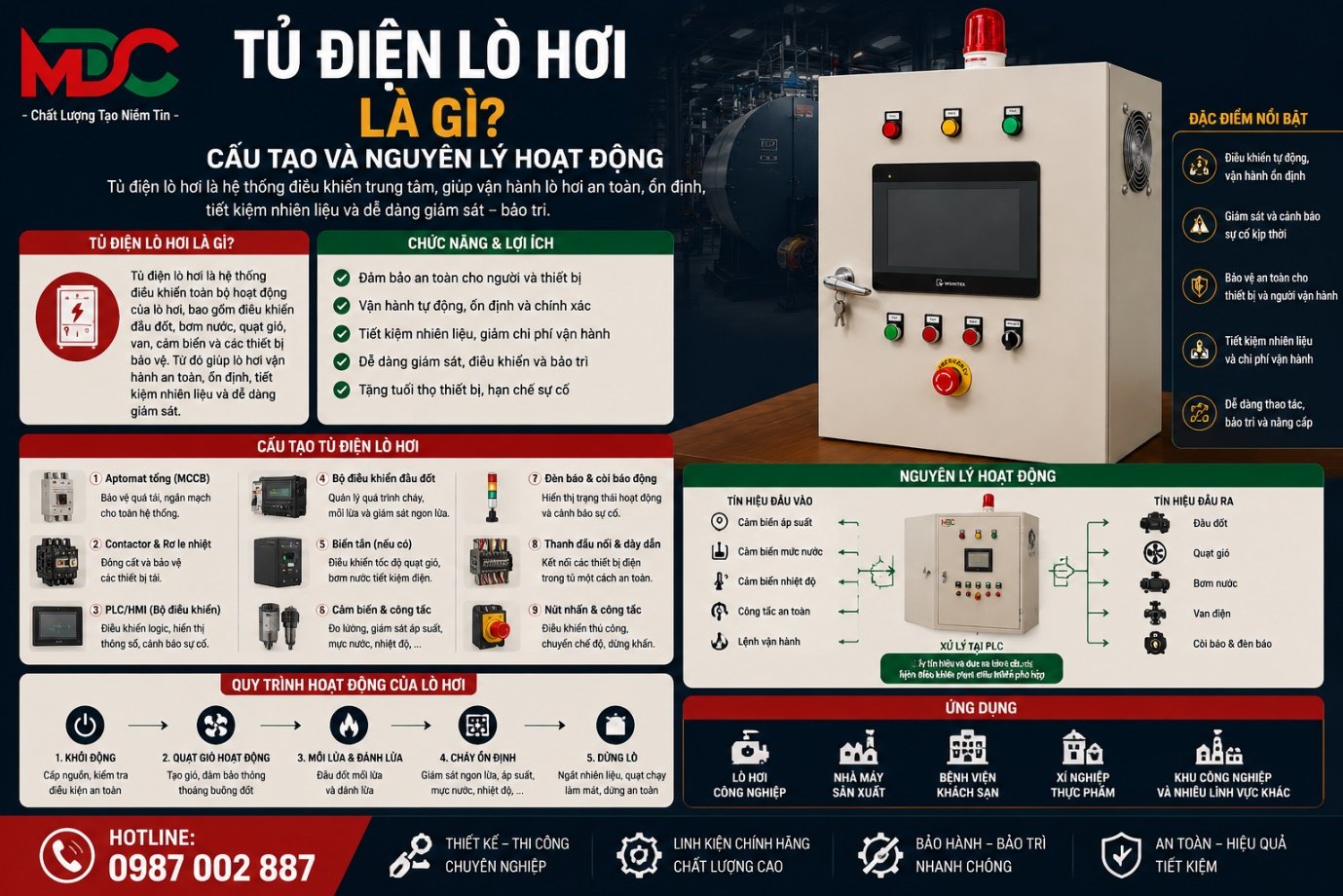

Tủ điện lò hơi là gì? Cấu tạo và nguyên lý hoạt động

Tủ điện lò hơi là trung tâm điều khiển và giám sát đầu đốt, bơm cấp nước, quạt, van điện từ, cảm biến và thiết bị bảo vệ. Ngoài đóng cắt nguồn, tủ thực hiện logic vận hành để thiết bị chỉ khởi động khi các điều kiện cho phép đã được xác nhận.

Vai trò của tủ điện lò hơi

• Khởi động, dừng đầu đốt theo áp suất hoặc yêu cầu công nghệ.
• Điều khiển bơm cấp theo tín hiệu mức nước.
• Bảo vệ động cơ, bơm và thiết bị điện khi quá tải hoặc ngắn mạch.
• Cảnh báo, khóa vận hành khi liên động phát hiện điều kiện bất thường.
• Hiển thị trạng thái để người vận hành theo dõi và xử lý đúng quy trình.

Cấu tạo cơ bản

Thiết bị đóng cắt và bảo vệ

MCCB, MCB và cầu chì đóng cắt nguồn, bảo vệ ngắn mạch; contactor điều khiển động cơ và tải công suất; relay nhiệt hỗ trợ bảo vệ quá tải.

Bộ điều khiển

PLC hoặc bộ điều khiển chuyên dụng nhận tín hiệu cảm biến và thực hiện trình tự vận hành. Biến tần, nếu có, điều chỉnh tốc độ bơm hoặc quạt theo yêu cầu thiết kế.

Hiển thị và thao tác

Đồng hồ, màn hình, đèn báo và nút nhấn thể hiện áp suất, nhiệt độ, dòng điện và trạng thái. Sơ đồ, nhãn dây rõ ràng giúp kiểm tra và bảo trì thuận lợi hơn.

Nguyên lý hoạt động

1. Khi cấp nguồn, hệ thống kiểm tra mức nước, áp suất, trạng thái đầu đốt và các thiết bị bảo vệ.
2. Nếu chuỗi điều kiện đạt yêu cầu, bộ điều khiển cho phép bơm và đầu đốt khởi động theo chương trình.
3. Trong khi chạy, tín hiệu cảm biến được giám sát để điều chỉnh đầu đốt, bơm và quạt.
4. Khi thiếu nước, quá áp, mất lửa hoặc có lỗi liên động, hệ thống cảnh báo và dừng theo logic an toàn đã thiết kế.

Khi nào nên nâng cấp?

• Tủ đã vận hành lâu, linh kiện xuống cấp hoặc lỗi lặp lại.
• Cần chuyển logic relay sang PLC để đáp ứng chu trình mới.
• Cần tích hợp biến tần, giám sát hoặc mở rộng công suất.
• Sơ đồ, bảo vệ hoặc bố trí hiện tại không còn phù hợp với hệ thống.

Lưu ý khi lựa chọn

Tủ phải được thiết kế theo tải, môi trường, cấp bảo vệ và logic lò; dùng thiết bị phù hợp; có bảo vệ, cảnh báo và tài liệu rõ ràng. Việc nâng cấp nên phối hợp với kiểm tra lò hơi và đầu đốt để xác nhận toàn bộ chuỗi liên động.
